Топология «звезда»

Топология «звезда» на сегодня является наиболее распространенной. Согласно ей каждый компьютер или устройство сети подключается к центральному узлу, образуя подобным образом один сегмент сети (рис. 1).

Сегменты сети могут соединяться между собой одним из доступных способов, например посредством центрального либо промежуточного узла, образуя более сложную сеть или входя в состав комбинированной сети.

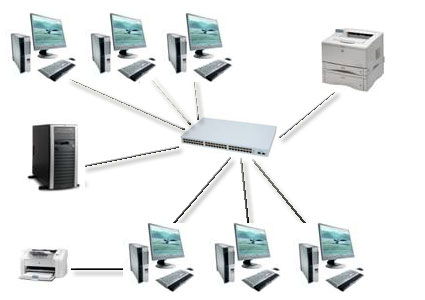

Рис. 2.3. Пример топологии «звезда»

В качестве центрального узла используется любое активное сетевое устройство с достаточным количеством портов. В самом простом случае в роли центрального узла выступает концентратор, который в силу своих ограничений позволяет передавать данные в конкретный момент только одному компьютеру. При этом поступившие на концентратор данные он сразу пересылает всем подключенным к нему устройствам. Если на концентратор в один момент поступают данные от двух разных отправителей, то оба пакета игнорируются. В случае с более интеллектуальным узлом, например коммутатором, данные одновременно могут передаваться сразу несколькими компьютерами, что значительно увеличивает скорость обмена данными.

Несмотря на то что «звезда» наиболее дорогостоящая в использовании по сравнению с другими топологиями, благодаря своей надежности и высокой скорости передачи данных она уже практически стала стандартом. Большую роль играет также тот факт, что принятый уже достаточно давно стандарт ATX подразумевает наличие на материнской плате персонального компьютера интегрированного сетевого адаптера, который изначально предназначен для работы с этой топологией.
