Топология "кольцо"

Согласно топологии "кольцо" все компьютеры сети подключены последовательно и образуют своего рода замкнутую кольцевую систему (рис. 1).

Для передачи данных в сети используется маркерная система, то есть данные в конкретный момент может передавать только один компьютер. Причем данные передаются только следующему по кругу компьютеру (справа налево). Это позволяет избежать коллизий и увеличивает надежность сети в целом. Когда компьютеру, обладающему маркером, необходимо передать данные, к маркеру добавляется адрес компьютера, которому эти данные предназначены, и маркерный блок отправляется в сеть по кругу.

Таким образом, каждый компьютер, который лежит на пути следования маркерного блока, считывает из него адрес получателя и сравнивает его со своим адресом: если адреса не совпадают, они отправляются далее по кругу. Если адреса совпали, то есть отправитель найден, формируется подтверждающий блок и передается далее по кругу к отправителю. В дальнейшем данные уже передаются по найденному пути до тех пор, пока в этом есть необходимость. Как только передача данных заканчивается, маркер освобождается и идет далее по кругу до первого компьютера, которому необходимо передавать данные.

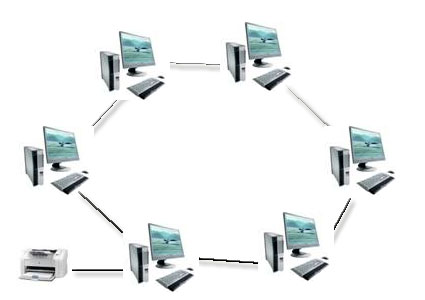

Рис. 1. Пример топологии "кольцо"

Использование топологии "кольцо" обладает некоторыми преимуществами. Например, каждый компьютер сети одновременно выступает повторителем, поэтому затухание сигнала возможно только между соседними компьютерами, что напрямую зависит от расстояния между ними. Кроме того, сеть способна справляться с очень большими объемами трафика за счет отсутствия коллизий и центрального управляющего узла.

У данного типа сети есть также и недостатки. Так, подключение нового компьютера требует остановки работы всей сети. Аналогичная ситуация происходит, если один из компьютеров выходит из строя: сеть становится неработоспособной. Кроме того, поиск неисправности в такой сети сопряжен со множеством сложностей.
