Топология «шина»

Согласно топологии «шина», или, как ее еще часто называют, «общая шина», или «магистраль», все участники сети подключаются к центральному кабелю (рис. 1).

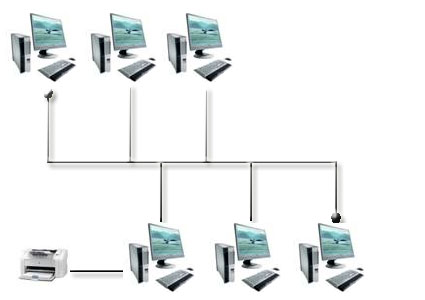

Рис. 1. Пример топологии «шина»

Для предотвращения дальнейшего распространения и возможного отражения сигнала на концах кабеля устанавливаются специальные заглушки – терминаторы, один из которых обязательно заземляется.

Данные в такой сети направляются сразу всем компьютерам, поэтому задача каждого компьютера – проверить, кому адресовано сообщение. Только компьютер, которому адресовано сообщение, может обработать его. При этом, пока данные не будут обработаны, никакие сообщения больше не отправляются. Как только данные обработаны, сигнал об этом поступает в сеть, и работа возобновляется.

Главное преимущество такой сети – простота и дешевизна создания. При ее построении используется минимальное количество кабеля и не требуется никакого управляющего оборудования: в обмене данными участвуют только сетевые адаптеры компьютеров. Если количество компьютеров уже достаточно велико, сеть часто разбивается на сегменты, для соединения которых используются повторители – концентраторы, коммутаторы, мосты и т.п.

Главный минус сети – сильная зависимость скорости передачи данных от количества подключенных компьютеров: чем больше компьютеров и других устройств, тем ниже скорость передачи данных. Кроме того, обрыв центрального кабеля парализует работу всей сети.
