Оптоволоконный кабель

Еще один вариант кабеля для передачи данных в сетях – оптоволоконный (Fiber Optic). Именно оптоволоконный кабель благодаря своим характеристикам имеет наибольшие шансы остаться в лидерах.

Его главным отличием от существующих вариантов кабеля является способ передачи электрических сигналов: для этого используется свет. Это означает, что оптоволоконный кабель не подвержен влиянию электромеханических наводок, а сигнал ослабевает гораздо меньше. Как результат – высокая скорость передачи данных на большие расстояния.

Оптоволоконные кабели отличаются конструкцией, точнее, диаметром сердцевины, то есть оптоволокна. Существует два варианты оптоволокна, которые однозначно влияют на характеристики кабеля. Так, различают одномодовое (SM, Single Mode) и многомодовое, или мультимодовое (MM, Multi Mode), волокно. Упрощенная схема оптоволоконного кабеля показана на рис. 1.

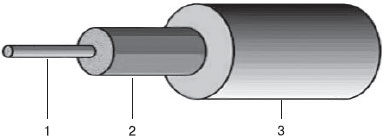

Рис. 1. Строение оптоволоконного кабеля

Основная деталь оптоволоконного кабеля – оптоволокно или, как его еще называют, световод (1), по которому непосредственно передается световой сигнал. Чтобы сигнал не уходил из световода, вокруг последнего располагается отражающая оболочка (2) толщиной 125 мкм. И еще один элемент – оболочка (3), которая защищает кабель от внешнего воздействия, например влаги или солнечных лучей.

Обычно оптоволоконный кабель снабжается дополнительными уровнями прочности: применяются разного рода лаковые покрытия, дополнительные оболочки (буферы), усилительные тросы и т. д. Кроме того, большое распространение получили кабели с несколькими световодами, что позволяет значительно увеличить пропускную способность кабеля.

Преимущества и недостатки одномодового и многомодового оптоволокна понять достаточно просто. Так, по световоду передаются световые сигналы с длиной волны в диапазоне 0,85–1,3 мкм. Многомодовое волокно, в зависимости от типа стандарта, имеет толщину световода 50 или 62,5 мкм, в то время как у одномодового волокна данный показатель составляет примерно 7–9 мкм. Если представить себе, как будет распространяться свет в подобных «коридорах», то становится ясно, что чем уже «коридор», тем меньше отражений будет испытывать данный сигнал, а значит, меньшими будут искажения и затухание. Конечно, такое теоретическое изложение принципа распространения сигнала в кабеле далеко от идеального, но и его вполне достаточно, чтобы сделать однозначный вывод: одномодовый кабель гораздо практичнее и лучше. Об этом же свидетельствует существующая практика: скорость передачи сигнала в простейшем одномодовом кабеле может достигать 2,5 Гбит/с при длине сегмента 20 и более километров.

Распространение оптоволоконного кабеля сдерживают несколько факторов, основными из которых является дороговизна кабеля и обслуживающей его аппаратуры, а также необходимость в соответствующей подготовке при работе с кабелем.
