Коаксиальный кабель
Первой средой для объединения компьютеров в сеть с целью обмена информацией был коаксиальный кабель (Coaxial Cable). Сети с использованием коаксиального кабеля появились еще в начале 70-х годов прошлого века. На то время он считался идеальным вариантом для передачи данных. Поскольку скорости тогда были не столь высоки, как сегодня, коаксиальный кабель полностью удовлетворял существующие потребности. Сетевое оборудование для работы с коаксиальным кабелем согласно существующим сетевым стандартам позволяет передавать данные со скоростью до 10 Мбит/с, что даже сегодня в некоторых случаях является вполне приемлемой скоростью.
Различаются тонкий и толстый коаксиальный кабели. Несмотря на то что толстый коаксиальный кабель появился раньше, его технические характеристики (скорость, дальность связи и т. п.) существенно лучше, нежели у тонкого коаксиального кабеля, который появился вследствие дальнейшего усовершенствования существующих сетевых стандартов.
Толстый и тонкий кабели внешне различаются толщиной. Однако иногда могут быть и другие различия (рис. 1).
Например, когда требуется прокладка кабеля снаружи здания, часто используется кабель с усилительным тросом, который выглядит как отдельная жила в отдельной оболочке.

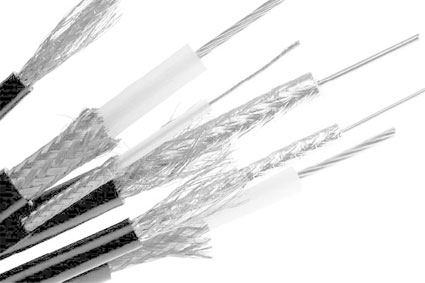

![Разные варианты коаксиального кабеля](images/kabel_koksialniy_vid.jpg)
Рис. 1. Разные варианты коаксиального кабеля
Основные различия между этими типами кабелей заключаются в их составе: могут присутствовать дополнительные оплетки, диэлектрики, экраны из фольги и т. д.
Типичное строение самой простой реализации тонкого и толстого коаксиального кабеля показано на рис. 2 и 3.

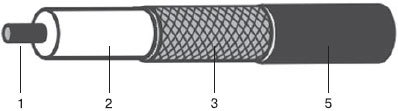

![Строение тонкого коаксиального кабеля](images/kabel_koksialniy_stroenie.jpg)
Рис. 2. Строение тонкого коаксиального кабеля

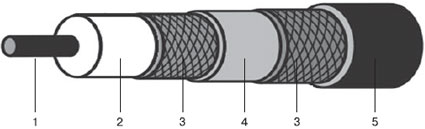

![Строение толстого коаксиального кабеля](images/kabel_koksialniy_stroenie2.jpg)
Рис. 3. Строение толстого коаксиального кабеля
Рассмотрим элементы коаксиального кабеля, отмеченные на рисунках цифрами.
1. Центральный проводник (Center Conductor). Представляет собой металлический стержень, цельный или состоящий из нескольких проводников. В качестве металла, как правило, выступает медь или сплав с медью, например сплав меди с карбоном, омедненная сталь или омедненный алюминий. Толщина проводника обычно находится в пределах 1-2 мм.
2. Диэлектрик (Dielectric). Служит для надежного разделения и изолирования центрального проводника и оплетки, которые используются для передачи сигнала. Диэлектрик может изготавливаться из различных материалов, например из полиэтилена, фторопласта, пенополиуретана, поливинилхлорида, тефлона и т. д.
3. Оплетка (Braid). Является одним из носителей, который участвует в передаче сигнала. Кроме того, она играет роль заземления и защитного экрана от электромагнитных шумов и наводок. Как правило, оплетка сделана из медной или алюминиевой проволоки. Когда требуется увеличить помехозащищенность системы, может использоваться кабель сдвойной и даже четверной оплеткой.
4. Изолирующая пленка (Foil). Выступает обычно в роли дополнительного экрана. В качестве материала используется алюминиевая фольга.
5. Внешняя оболочка (Outer Jacket). Используется для защиты кабеля от воздействия внешней среды. Оболочка, как правило, имеет ультрафиолетовую защиту и защиту от возгорания, для чего используется материал с определенными свойствами, например поливинилхлорид, пластик, резина и т. д.
Волновое сопротивление коаксиального кабеля, используемого для передачи данных в локальных сетях, составляет 50 Ом. При этом толщина тонкого коаксиального кабеля - примерно 0,5-0,6 см, а толстого - 1-1,3 см.
Существует определенная маркировка (категория) кабелей, которая позволяет различать их характеристики. Например, кабель с волновым сопротивлением 50 Ом имеет маркировку RG-8, RG-11 и RG-58. Различают также подкатегории кабелей, например RG-58/U (одножильный проводник) или RG-58A/U (многожильный проводник).
Наибольшее распространение получил тонкий коаксиальный кабель, поскольку он более гибкий и его легче прокладывать. Если требуется увеличить диаметр сети, то используется толстый коаксиальный кабель. Иногда тонкий и толстый кабели применяются одновременно: тонким кабелем соединяют близкорасположенные компьютеры, а толстым - компьютеры на большом удалении или два сегмента сети.
RG (от англ. Radio Grade) – волновод.
